[NETWORK] static & dynamic routing

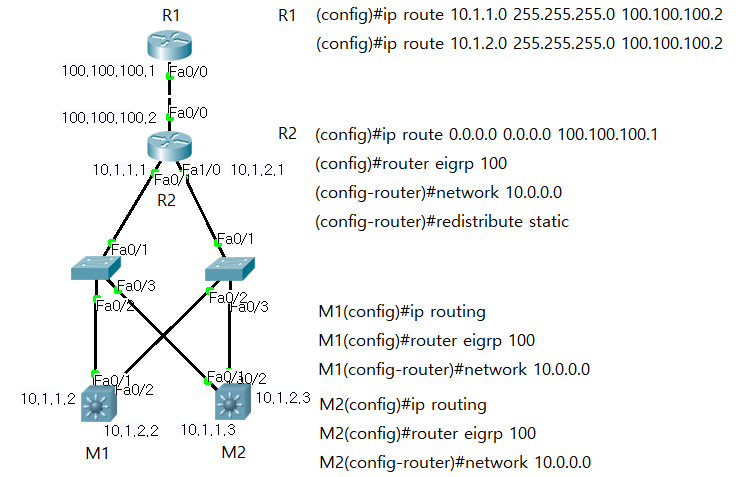

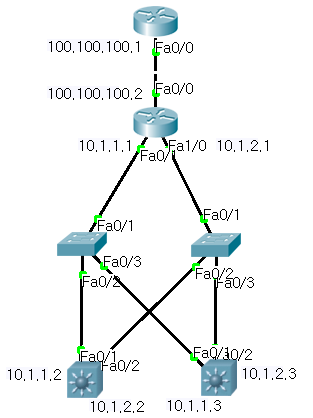

[static & dynamic routing 설정]





- 라우터와 라우터 사이에는 cross over로 선을 연결해 줍니다.

- 각각의 장비에 ip address를 먼저 설정해줍니다.

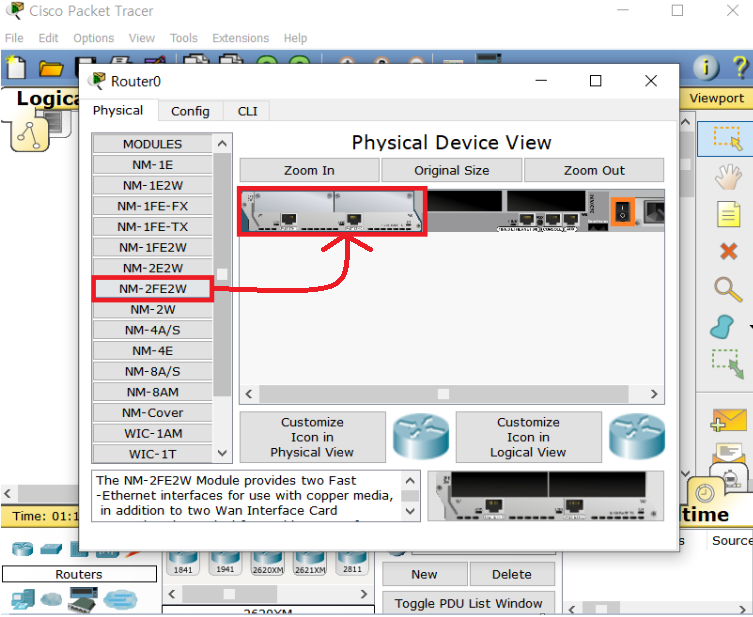

- 두 번째 라우터는 Physical tab에서 NM-2FE2W를 장착시켜 선이 3개 이상 연결될 수 있도록 해줍니다.



아래 링크 참고

https://deeprun.tistory.com/2?category=865691

[NETWORK] 네트워크 기본 명령어



[첫 번째 router 설정]

Router>enable
Router#conf t
Router(config)#int fa 0/0
Router(config)#no shutdown
Router(config)#ip add 100.100.100.1 255.255.255.0

Router(config)#ip route 10.1.1.0 255.255.255.0 100.100.100.2
Router(config)#ip route 10.1.2.0 255.255.255.0 100.100.100.2



[두 번째 router 설정]

라우터 포트 3개 이상 설정해야 될 경우 POWER OFF 후 NM-2FE2W 드래그 후 POWER ON

Router>enable
Router#conf t
Router(config)#int fa 0/0
Router(config)#no shutdown
Router(config)#ip add 100.100.100.1 255.255.255.0
Router(config)#int fa 0/1
Router(config)#no shutdown
Router(config)#int fa 1/0
Router(config)#no shutdown

Router(config)#ip route 0.0.0.0 0.0.0.0 100.100.100.1
Router(config)#router eigrp 100
Router(config-router)#network 10.0.0.0
Router(config-router)#redistribute static



[Switch는 설정 X]



[M1 multi layer switch 설정]

Switch#enable
Switch#conf t
Switch(config)#in fa 0/1
Switch(config-if)#no switchport
Switch(config-if)#ip add 10.1.1.2 255.255.255.0
Switch(config-if)#in fa 0/2
Switch(config-if)#no switchport
Switch(config-if)#ip add 10.1.2.2 255.255.255.0
Switch(config-if)#exit
Switch(config)#ip routing
Switch(config)#router eigrp 100
Switch(config-router)#network 10.0.0.0

[M2 multi layer switch 설정]

Switch#enable
Switch#conf t
Switch(config)#in fa 0/1
Switch(config-if)#no switchport
Switch(config-if)#ip add 10.1.1.3 255.255.255.0
Switch(config-if)#in fa 0/2
Switch(config-if)#no switchport
Switch(config-if)#ip add 10.1.2.3 255.255.255.0
Switch(config-if)#exit
Switch(config)#ip routing
Switch(config)#router eigrp 100
Switch(config-router)#network 10.0.0.0

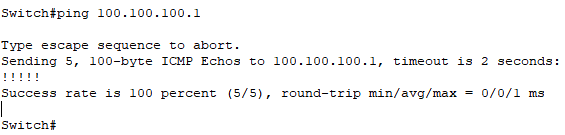

ping으로 잘 들어가는지 확인합니다.





처음에 ping 넣으면 한 번은 실패하게 됩니다.



ARP(Address Resolution Protocol)때문에 실패하게 되는데,

ping을 한 번 더 넣으시면 100 % 성공됩니다.
