[NETWORK] IPSEC VPN

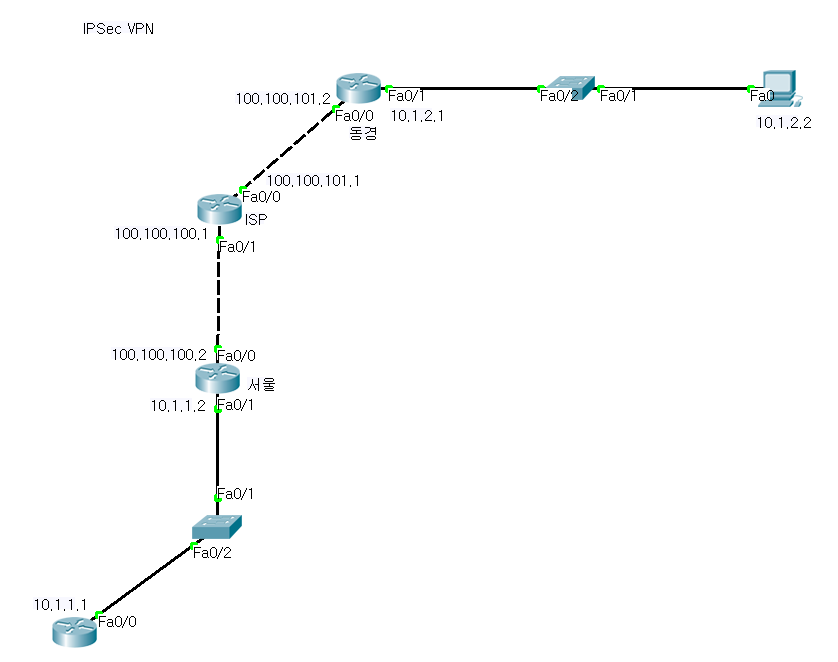

[IPSec VPN 설정]

라우터 : 2811

스위치 : 2960

[대전 Router 설정]
en
conf t
in fa 0/0
no sh
ip add 100.100.101.2 255.255.255.0
in fa 0/1
no sh
ip add 10.1.2.1 255.255.255.0
ip route 10.1.1.0 255.255.255.0 100.100.101.1
ip route 100.100.100.0 255.255.255.0 100.100.101.1

[ISP Router 설정]
en
conf t
in fa 0/0
no sh
ip add 100.100.100.1 255.255.255.0
in fa 0/1
no sh
ip add 100.100.101.1 255.255.255.0

[서울 Router 설정]
en
conf t
in fa 0/0
no sh
ip add 100.100.100.1 255.255.255.0
in fa 0/1
no sh
ip add 10.1.1.2 255.255.255.0
ip route 10.1.2.0 255.255.255.0 100.100.100.1
ip route 100.100.101.0 255.255.255.0 100.100.100.1

[R1 설정]
en
conf t
in fa 0/0
no sh
ip add 10.1.1.1 255.255.255.0
ip route 10.1.2.0 255.255.255.0 10.1.1.2



[서울 VPN 설정]
(config)# crypto isakmp enable
(config)# crypto isakmp policy 10
(config-isakmp)# authentication pre-share
(config-isakmp)# encryption aes 128
(config-isakmp)# group 5
(config-isakmp)# hash sha
(config-isakmp)# lifetime 86400

(config)# crypto isakmp key 00100 address 100.100.101.2
(config)# crypto ipsec transform-set MYSET esp-des esp-md5-hmac
(config)# access-list 100 permit ip 10.1.1.0 0.0.0.255 10.1.2.0 0.0.0.255

(config)# crypto map MYMAP 10 ipsec-isakmp
(config-crypto-map)# match address 100
(config-crypto-map)# set peer 100.100.101.2
(config-crypto-map)# set transform-set MYSET
(config-crypto-map)# set security-association lifetime seconds 86400

(config-crypto-map)# interface fa 0/0
(config-if)# crypto map MYMAP

[동경 VPN 설정]
(config)# crypto isakmp enable
(config)# crypto isakmp policy 10
(config-isakmp)# authentication pre-share
(config-isakmp)# encryption aes 128
(config-isakmp)# group 5
(config-isakmp)# hash sha
(config-isakmp)# lifetime 86400

(config)# crypto isakmp key 00100 address 100.100.100.2
(config)# crypto ipsec transform-set MYSET esp-des esp-md5-hmac
(config)# access-list 100 permit ip 10.1.2.0 0.0.0.255 10.1.1.0 0.0.0.255

(config)# crypto map MYMAP 10 ipsec-isakmp
(config-crypto-map)# match address 100
(config-crypto-map)# set peer 100.100.100.2
(config-crypto-map)# set transform-set MYSET
(config-crypto-map)# set security-association lifetime seconds 86400

(config-crypto-map)# interface fa 0/0
(config-if)# crypto map MYMAP
